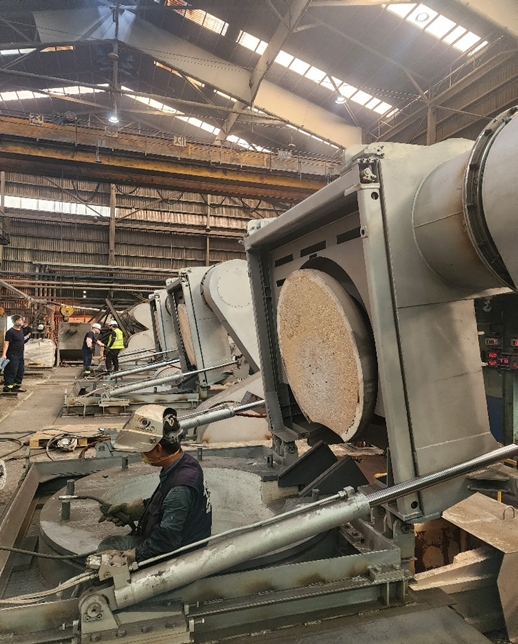

캡쳐후드

개요

전기로 전 공정(Charging, Melting, Tapping, Relining)에 대응하는 자동 유압식 집진 후드 시스템으로, 작업 상태에 따라 후드와 댐퍼를 자동 제어하여 최적의 집진 성능을 제공

주요구성

Capture Hood
Hydraulic Cylinder
Hydraulic Hose
Ball Bearing & Slewing Ring Bearing

특징

유압실린더를 이용한 자동 개폐
작업 공정에 따른 최적의 후드 위치 제어
리미트 스위치와 연동한 자동 댐퍼 제어
전처리 및 내열도장으로 우수한 내식성 확보

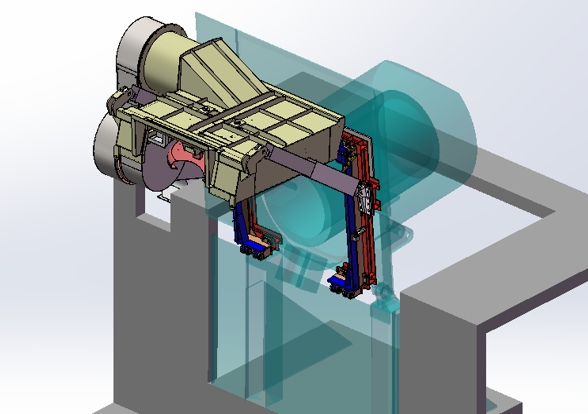

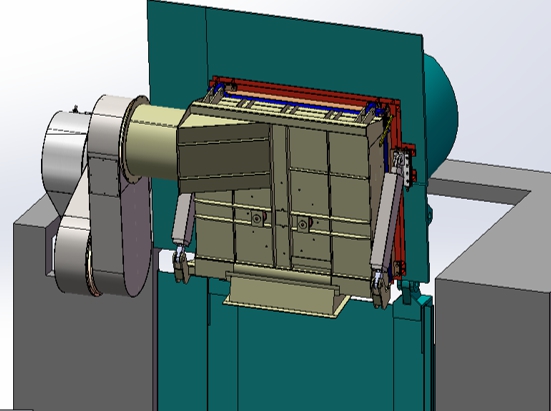

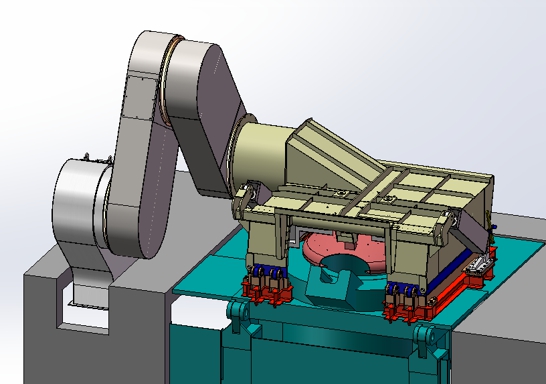

작업내용에 따른 후드위치

용해

장입

슬레그제거 및 용탕 리필

출탕

로 보수

관련 영상

저수조 설치 기준 관련법

저수조 설치기준

1. 저수조의 맨홀부분은 건축물(천정 및 보 등)으로부터 100센티미터 이상 떨어져야 하며, 그 밖의 부분은 60센티미터 이상의 간격을 띄울 것.

2. 물의 유출구는 유입구의 반대편 밑부분에 설치하되, 바닥의 침전물이 유출되지 아니하도록 저수조의 바닥에서 띄워서 설치하고, 물칸막이 등을 설치하여 저수조 안의 물이 고이지 아니하도록 할 것.

3. 각 변의 길이가 90센티미터 이상인 사각형 맨홀 또는 지름이 90센티미터 이상인 원형 맨홀을 1개 이상 설치하여 청소를 위한 사람이나 장비의 출입이 원활하도록 하여야 하고, 맨홀을 통하여 먼지나 그 밖의 이물질이 들어가지 아니하도록 할 것. 다만, 5세제곱미터 이하의 소규모 저수조의 맨홀은 각 변 또는 지름을 60센티미터 이상으로 할 수 있다.

4. 침전찌꺼기의 배출구를 저수조의 맨 밑부분에 설치하고, 저수조의 바닥은 배출구를 향하여 100분의 1 이상의 경사를 두어 설치하는 등 배출이 쉬운 구조로 할 것.

5. 5세제곱미터를 초과하는 저수조는 청소·위생점검 및 보수 등 유지관리를 위하여 1개의 저수조를 둘 이상의 부분으로 구획하거나 저수조를 2개 이상 설치하여야 하며, 1개의 저수조를 둘 이상의 부분으로 구획할 경우에는 한쪽의 물을 비웠을 때 수압에 견딜 수 있는 구조일 것.

6. 저수조의 물이 일정 수준 이상 넘거나 일정 수준 이하로 줄어들 때 울리는 경보장치를 설치하고, 그 수신기는 관리실에 설치할 것.

7. 건축물 또는 시설 외부의 땅밑에 저수조를 설치하는 경우에는 분뇨·쓰레기 등의 유해물질로부터 5미터 이상 띄워서 설치하여야 하며, 맨홀 주위에 다른 사람이 함부로 접근하지 못하도록 장치할 것. 다만, 부득이하게 저수조를 유해물질로부터 5미터 이상 띄워서 설치하지 못하는 경우에는 저수조의 주위에 차단벽을 설치하여야 한다.

8. 저수조 및 저수조에 설치하는 사다리, 버팀대, 물과 접촉하는 접합부속 등의 재질은 섬유보강플라스틱·스테인리스스틸·콘크리트 등의 내식성(耐蝕性) 재료를 사용하여야 하며, 콘크리트 저수조는 수질에 영향을 미치지 아니하는 재질로 마감할 것.

9. 저수조의 공기정화를 위한 통기관과 물의 수위조절을 위한 월류관(越流管)을 설치하고, 관에는 벌레 등 오염물질이 들어가지 아니하도록 녹이 슬지 아니하는 재질의 세목(細木) 스크린을 설치할 것.

10. 저수조의 유입배관에는 단수 후 통수과정에서 들어간 오수나 이물질이 저수조로 들어가는 것을 방지하기 위하여 배수용(排水用) 밸브를 설치할 것.

11. 저수조를 설치하는 곳은 분진 등으로 인한 2차 오염을 방지하기 위하여 암·석면을 제외한 다른 적절한 자재를 사용할 것.

12. 저수조 내부의 높이는 최소 1미터 80센티미터 이상으로 할 것. 다만, 옥상에 설치한 저수조는 제외한다.

13. 저수조의 뚜껑은 잠금장치를 하여야 하고, 출입구 부분은 이물질이 들어가지 아니하는 구조이어야 하며, 측면에 출입구를 설치할 경우에는 점검 및 유지관리가 쉽도록 안전발판을 설치할 것.
